电磁流量计安装要求听20年老工程师李武泉怎么说

时间:2019-12-11 16:26:06

电磁流量计的安装要求,其实一般只需要根据安装手册操作,就可以解决了,但现场人员有时可能会忽略的一些小细节问题,下面就来看一下吧。

电磁流量计是一款流量测量仪表,在仪表现场的安装中,往往会出现各种的问题,下面就来看一下大泉20多年老工程师李武泉是如何来解决的。

电磁流量计安装注意事项

⑴流量计安装位置按现场实际需要进行,但电极轴线必须近似水平。

⑵测量管在所有工作时间必须完全注满。

⑶被测介质流动方向应于流量计上的箭头所指方向一致。

⑷为了安装、维护方便,在管线连接处确保有足够的安装空间。

⑸管线如有振动,在流量计的两边应有支撑管线的支座。

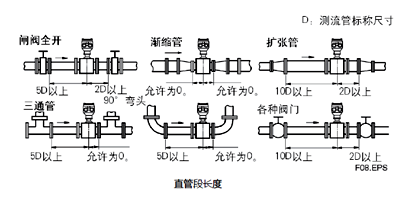

⑹入口直管段≥DN×5长,出口直管段≥DN×2长(DN为流量计公称通径),从电极轴线开始测量。

⑺大尺寸测量管,DN>200(8"),为了有利于安装,可采用整流器,这样可缩短直管段的长度。

⑻如流体有涡流与流场畸变;可增加入口与出口处直管段长度或安装整流器。

⑼在安装流量计的附近,应避免强电磁场。

⑽通常不需要零设定,如需设定,在完全注满介质的测量管中,应建立“零”流速。所以应在下游或上游安装切断阀。

⑾不同液体的混合介质,在混合点的下游,最小DN×30(DN为流量计公称通径),安装流量计,否则显示不稳定。











电磁流量计安装建议

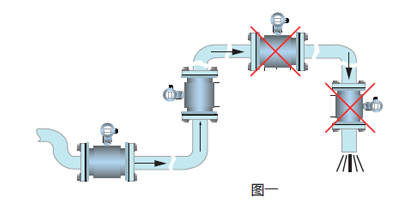

⑴为了避免由夹附气体引起的测量误差,请观察如下安装方法:见图-1,错误安装—装在管线走向最高点(在测量中容易聚集空气泡)。

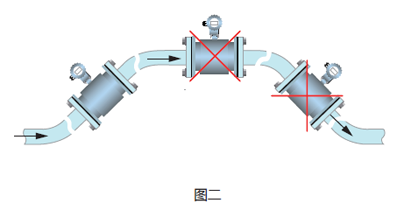

⑵在水平管线上,流量计除水平安装外,还可安装在稍稍上升的管线区。 见图-2

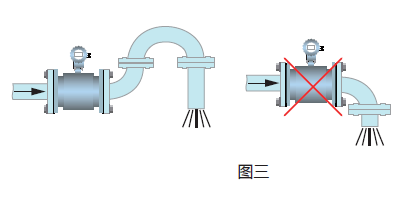

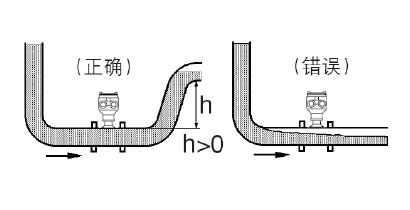

⑶对用于引入或排放的管线,流量计应在管线的低区段安装。 见图-3

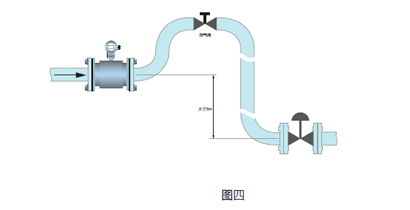

⑷管线落差高度超过5m,应在流量计的下游安装排气阀(防止真空)。见图-4

⑸长管线上安装流量计应在流量计的下游安装控制阀和切断阀(防止真空)。 见图-5

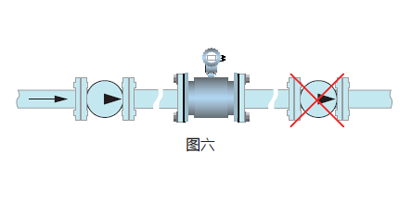

⑹装有泵的管线,决不能在泵抽吸侧安装流量计(防止真空) 见图-6

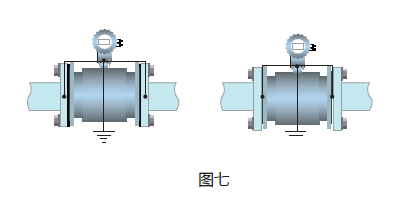

⑺流量计壳体必须与大地相连,见图-7,否则对信号有较大干扰,会影响测量精度。

电磁流量计使用注意事项

流量计安装后,一般经以下步骤可正式使用。

⑴安装检查:检查管线安装是否正确,各连线是否正确可靠,特别是接地线。

⑵通电预热:通电后,预热20分钟,仪表一般就能正常测量。

⑶零点跟踪:为保证精度,需要进行零点跟踪。电磁流量计的测量管充满液体并确定液体静止后,就可以进行零点校准,然后保存(确认)。根据现场具体情况来定。

⑷参数设定:用户根据使用需要,可做必要的参数设定。但随意改动各种出厂设定值,有可能造成仪表测量误差或不能正常工作。

⑸根据介质粘附程度,应定期清理流量计内壁和电极,并注意勿使衬里与电极受损
